Tổng hợp ký hiệu bình chữa cháy dùng trong bản vẽ

Ký hiệu bình chữa cháy hay ký hiệu thiết bị PCCC là loại ký hiệu quan trọng trong bản vẽ hoặc sơ đồ PCCC. Vậy những ký hiệu về PCCC này được thể hiện như thế nào? Phân biệt các loại ký hiệu bình chữa cháy khác nhau,.

PCCC Thành Phố Mới sẽ thông tin chi tiết về toàn bộ các loại ký hiệu về PCCC này ngay trong bài viết dưới đây. Với các nội dung được nhiều Quý khách hàng/bạn đọc quan tâm như sau đây:

Ký hiệu bình chữa cháy trên bản vẽ (CAD)
Các loại ký hiệu trong bản vẽ PCCC
Ký hiệu dùng trong sơ đồ phương án chữa cháy
Ký hiệu hướng gió trên bản vẽ PCCC,.

ky hieu pccc

Ký hiệu PCCC dùng trong bản vẽ PCCC là gì?

Ký hiệu phòng cháy chữa cháy (PCCC) là tổng hợp danh sách những ký tự biểu thị mô phỏng dùng trong bản vẽ phòng cháy chữa cháy hoặc sơ đồ thoát hiểm khẩn cấp.

Đặc biệt, với những công trình thuộc diện thẩm duyệt thiết kế PCCC, ký hiệu PCCC quan trọng với người trực tiếp thiết kế sơ đồ thoát hiểm, phương án chữa cháy cơ sở,.

Ký hiệu bình chữa cháy trên bản vẽ

TT	TIẾNG VIỆT	TIẾNG ANH	KÝ HIỆU
1	Bình chữa cháy xách tay	Portable fire extinguisher
2	Bình chữa cháy xe đẩy	Wheeled fire extinguisher
3	Bình chữa cháy xách tay (nước)	Water portable extinguisher
4	Bình chữa cháy xách tay (bột ABC)	ABC powder portable extinguisher
5	Bình chữa cháy xách tay (CO2)	Carbon dioxide portable extinguisher

1. Các ký hiệu trong bản vẽ PCCC

Ngoài 5 loại ký hiệu bình chữa cháy như ở trên thì các loại ký hiệu ngay dưới đây sẽ chuyên được dùng cho thiết kế sơ đồ PCCC.

Cơ sở quy định ký hiệu: TCVN 5040:1990

Những ký hiệu ngay dưới đây được áp dụng cho:

Bình chữa cháy xách tay; Hệ thống chữa cháy cố định; Vòi chữa cháy; Thiết bị chữa cháy hỗn hợp; Thiết bị kiểm tra và chỉ dẫn; Thiết bị báo động ban đầu; Thiết bị báo cháy; Thiết bị thổi khí chữa cháy; Vùng có nguy cơ cháy nổ; Lối thoát nạn khẩn cấp.

TT	TIẾNG VIỆT	TIẾNG ANH	KÝ HIỆU
LOẠI KÝ HIỆU			KÝ HIỆU CƠ BẢN
1	Hệ thống chữa cháy cố định – phòng cháy cho cả khu vực	Fixed fire extinguishing system – Total protective of a room
2	Hệ thống chữa cháy cố định – áp dụng cục bộ	Fixed fire extinguishing system – Local application
3	Vòi chữa cháy	Fire main
4	Thiết bị chữa cháy hỗn hợp	Miscellaneous fire fighting equipment
5	Thiết bị kiểm tra chỉ dẫn	Control and indicating equipment
6	Thiết bị báo cháy ban đầu (dạng điểm, điều khiển bằng tay hay di động)	Alarm initiating device (point type, manual or automatic)
7	Máy dò tuyến	Linear detector
8	Thiết bị báo cháy	Fire – warning device
9	Thông gió tự nhiên	Natural venting
10	Máy điều áp (kiểm soát khói)	Pressurization (smoke control)
11	Nguy hiểm đặc biệt	Special rick area or room
LOẠI KÝ HIỆU			Ký hiệu bổ xung (Bổ sung kèm theo ký hiệu hình học cơ bản)
1	Nước	Water
2	Bọt hay hỗn hợp bọt	Foam or foam solution
3	Nước có chất phụ gia (1)	Water with additive
4	Bột khô	Dry
5	Bột BC (2)	BC powder
6	Bột ABC (2)	ABC powder
7	Bột chữa cháy ngoài BC và ABC (1)	Extinguishing powder other than BC or ABC
8	Chất halon	Halon
9	Cacbon Dioxit (CO2)	Carbon dioxide (CO2)
10	Khí chữa cháy ngoài khí Halon và CO2	Extinguishing gas other than Halon or CO2
11	Van	Valve
12	Họng ra	Outlet
13	Họng vào	Inlet
14	Nhiệt	Heat
15	Khói	Smoke
16	Ngọn lửa	Flame
17	Khí nổ	Explosive gas
18	Khởi động bằng tay	Manual actuation
19	Chuông	Bell
20	Còi báo cháy	Sounder
21	Loa	Loud – speaker
22	Điện thoại	Telephone
23	Tín hiệu ánh sáng	Illuminated signal
24	Vật liệu cháy	Combustible materials
25	Tác nhân oxy hóa	Oxidizing agents
26	Vật liệu nổ	Explosive materials
LOẠI KÝ HIỆU			Kí hiệu sử dụng riêng biệt (Không sử dụng kết hợp với những ký hiệu cơ bản và ký hiệu bổ sung)
1	Xô chứa nước	Water bucket
2	Xô chứa cát	Sand bucket
3	Trụ nước (1)	Pillar hydrant
4	Trụ nước ngầm (1)	Ground hydrant
5	Lối thoát nạn, hướng phải theo	Escape route, direction to follow
6	Lối thoát nạn, lối ra sau cùng	Escape route, final exit
LOẠI KÝ HIỆU			Phối hợp (Việc phối hợp sử dụng những ký hiệu cơ bản và ký hiệu bổ sung có thể rất đa dạng, tùy thuộc vào mục đích áp dụng những ký hiệu đó)
1	Thiết bị chữa cháy di động	Wheeled BC powder extinguishing
2	Hệ thống chữa cháy dùng bột (bảo vệ cả vùng)	Foam extinguishing system (total protection of the roll)
3	Hệ thống chữa cháy dùng bột BC (áp dụng cục bộ)	BC powder extinguishing system (local application)
4	Hệ thống chữa cháy dùng nước điều khiển bằng tay (bảo vệ cả vùng)	Manual control of a water extinguishing system (total protection)
5	Vòi chữa cháy dùng bột khô, họng vào không van	Dry riser, inlet without valve
6	Vòi chữa cháy dùng nước họng ra có van	Wet riser, outlet without valve
7	Nơi lắp ống nước chữa cháy trụ đứng	Hose station, wet standpipe
8	Thiết bị phát hiện khói	Smoke detection (point type)
9	Máy phát hiện khí (dạng điểm)	Gas detection (point type)
10	Điện thoại báo cháy	Telephone
11	Máy phát hiện nhiệt (dạng tuyến)	Heat detector (linear type)
12	Còi báo động cháy	Alarm sounder
13	Thiết bị thông gió tự nhiên điều khiển bằng tay	Manual control of a natural venting device
14	Thiết bị kiểm tra, chỉ dẫn có tín hiệu âm thanh và ánh sáng	Control and indicating equipment with audible and illuminated signal
15	Nơi chứa vật liệu nổ	Room containing explosive materials

Lưu ý: Trên đây là phần ký hiệu PCCC dùng cho sơ đồ phòng cháy trong các lĩnh vực thiết kế kiến trúc, xây dựng, kỹ thuật và trong các lĩnh vực có liên quan nhằm quy định các chi tiết của các thiết bị phòng cháy, chống cháy và những phương tiện thoát nạn trên các bản vẽ thiết kế, xây dựng, phục hồi hay cấp giấy chứng nhận cho những vụ hỏa hoạn (thường dùng để vẽ trong CAD).

ky hieu pccc

2. Tải về ký hiệu sơ đồ phòng cháy

Tải về miễn phí sơ đồ ký hiệu PCCC dùng trong bản vẽ thiết kế PCCC [PDF + WORD]. Nhấn [TẢI VỀ].

► Sơ đồ PCCC bản vẽ.pdf

►Sơ đồ PCCC bản vẽ.doc

Thời gian đếm ngược sau khi bấm TẢI VỀ? Click để xem

Là khoảng thời gian ước tính để xử lý yêu cầu tải xuống từ server. Vui lòng chờ đợi trong giây lát, liên kết tải về sẽ hiện ra sau khi thời gian đếm ngược kết thúc!

Lưu ý: File tải về là file PDF hoặc Word minh họa, không phải tài liệu dạng .cdr (CAD). Quý bạn đọc có thể nhìn hình minh họa và vẽ lại theo khi thiết kế sơ đồ, bản vẽ, tài liệu., trong CAD.

ky hieu pccc

► Xem thêm: Tủ thuốc y tế công ty gồm những gì?【Chi tiết A-Z】

Ký hiệu PCCC theo Nghị định 136

Ngoài các loại ký hiệu được dùng trong sơ đồ, bản vẽ thiết kế PCCC thì dưới đây là loại ký hiệu dùng trong sơ đồ bố trí lực lượng, phương tiện chữa cháy theo nghị định 136/NĐ-CP.

Ký hiệu PCCC theo Nghị định 50/2024 (mới nhất)

Ký hiệu PCCC theo Nghị định 136 đã được bãi bỏ và thay thế cũng như cập nhật thêm mới bằng Nghị định 50/2024/NĐ-CP.

Các ký hiệu dưới đây sẽ được áp dụng cho:

Sơ đồ bố trí lực lượng, phương tiện PCCC
Hồ sơ quản lý công tác PCCC cơ sở,.

ky hieu pccc — Trang 1, giống Nghị định cũ

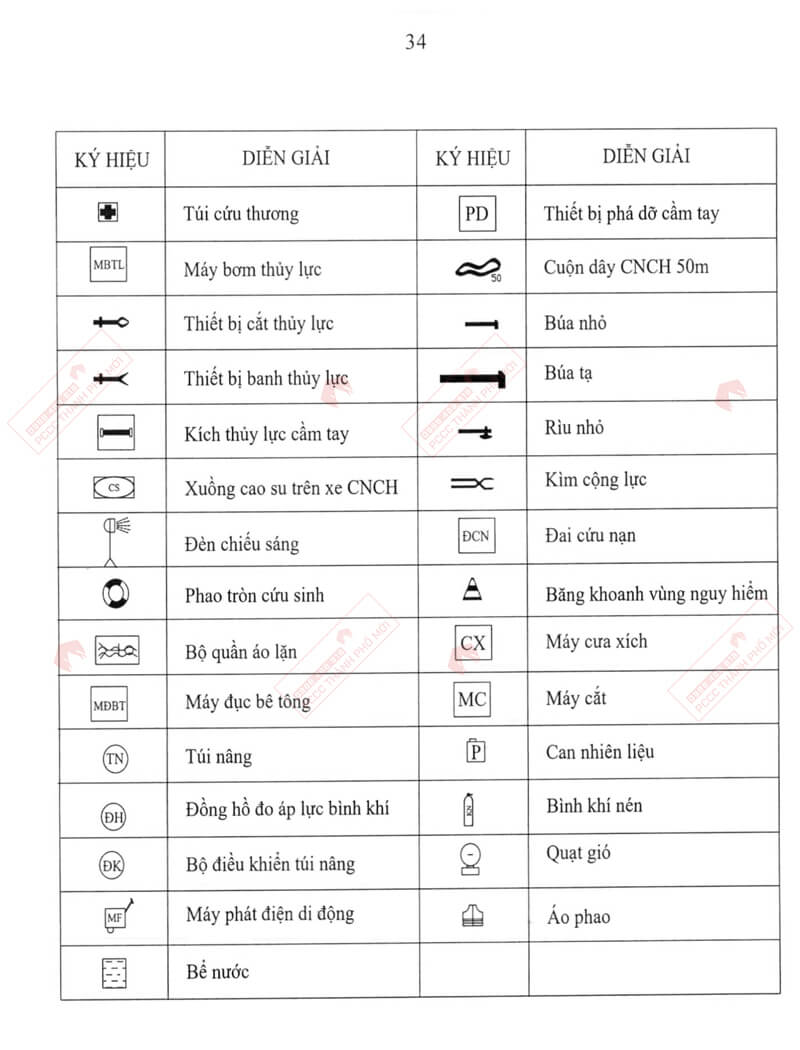

ky hieu pccc nd50 — Trang 3, cập nhật mới theo Nghị định 50/2024/NĐ-CP

Sơ đồ bố trí lực lượng phương tiện cứu nạn, cứu hộ:

Vẽ sơ đồ bố trí lực lượng, phương tiện cứu nạn, cứu hộ theo từng giai đoạn, trong đó thể hiện hướng gió, hướng dòng chảy; các hạng mục công trình, đường giao thông, sông, hồ… giáp ranh; vị trí xảy ra sự cố, tai nạn; quy mô, diện tích khu vực sự cố, tai nạn; vị trí ban chỉ huy; hướng tấn công chính; trên sơ đồ thể hiện việc triển khai hoạt động của lực lượng, phương tiện chữa cháy, cứu nạn, cứu hộ bằng các ký hiệu thống nhất theo quy định tại mẫu phương án này.

Có bảng chú thích cụ thể phương tiện của các đơn vị, cơ quan tổ chức tham gia trên sơ đồ. Sơ đồ sử dụng khổ giấy A4 hoặc lớn hơn cho phù hợp.Nghị định 50/2024/NĐ-CP

Tải về ký hiệu sơ đồ bố trí, phương tiện PCCC

Tải về ký hiệu sơ đồ bố trí phương án chữa cháy, bố trí lực lượng – trang thiết bị PCCC [PDF + WORD].

Lưu ý: Đây là phần ký hiệu PCCC dùng cho sơ đồ bố trí lực lượng, phương tiện PCCC.

► Ký hiệu sơ đồ bố trí PCCC.pdf

► Ký hiệu sơ đồ bố trí PCCC.doc

Thời gian đếm ngược sau khi bấm TẢI VỀ? Click để xem

ky hieu pccc
